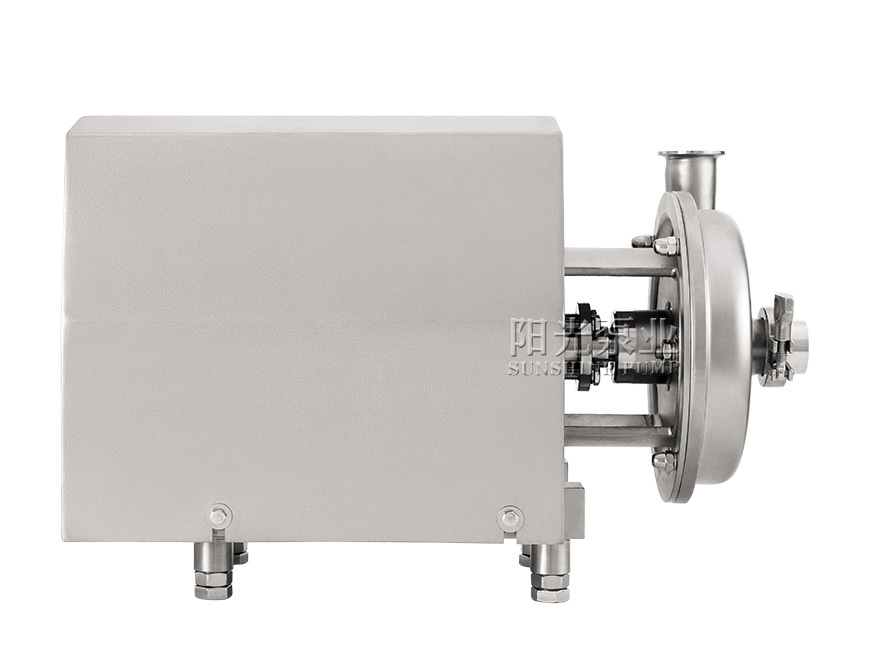

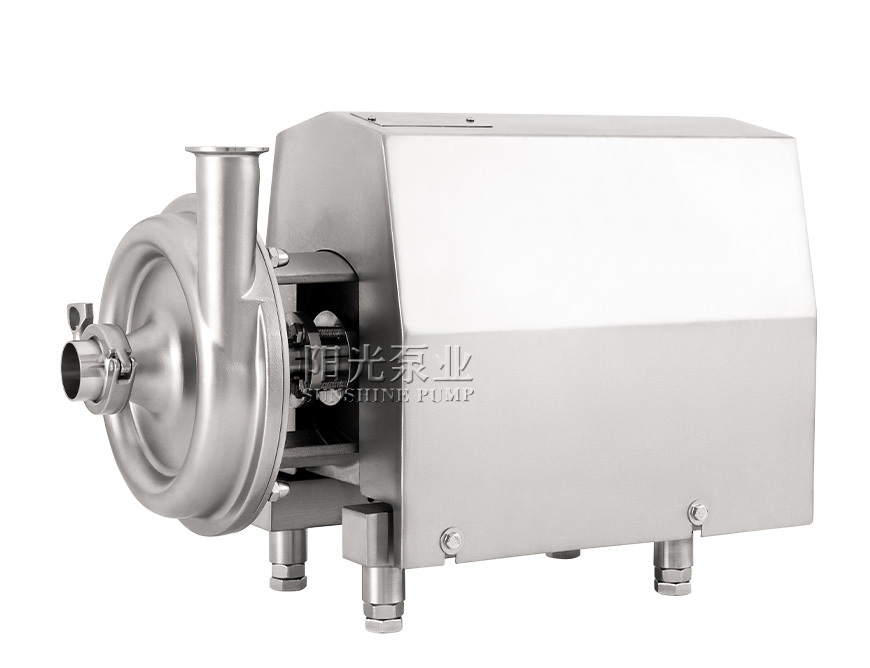

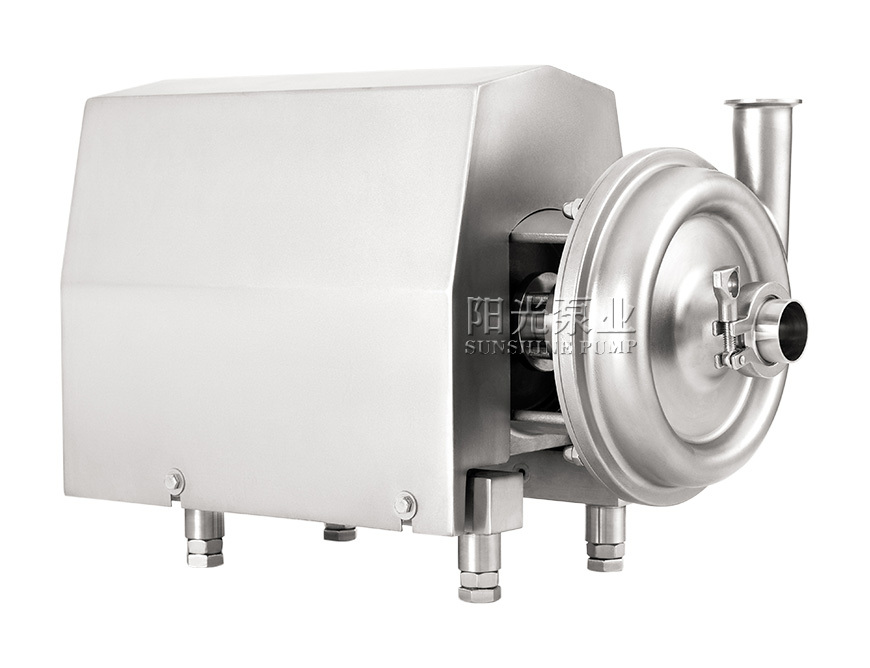

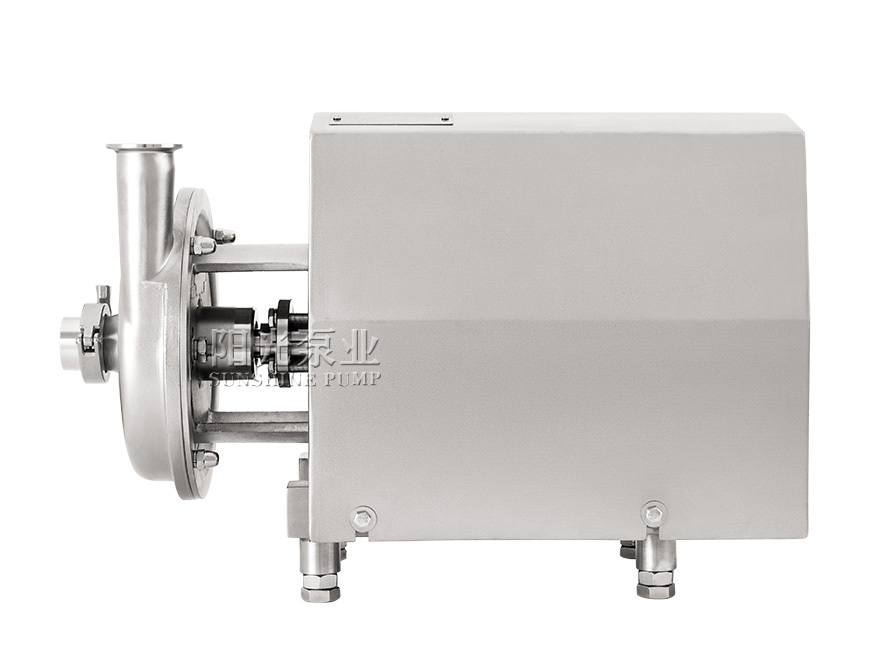

SCP型卫生级离心泵

卫生级,叶轮与轴套一体精密铸造,直接装电机输出轴上

SCP型卫生级离心泵 三维视频
点击播放
产品简介

SCP型不锈钢卫生级离心泵的结构型式为单级、单吸(非自吸型)。卫生泵具有结构精巧、噪音低、卫生、使用效能高等特点。在材料的选用上泵体、泵盖、叶轮等凡与物料接触之零件由SUS304,SUS316L不锈钢制造,采用敞开式叶轮,不留卫生死角,接液部分抛光,其余哑光或喷砂处理。不锈钢卫生泵根据配置主要采用“ABB”品牌的三相交流电机。

产品特点

·可供选用防爆电机,以满足不同场合的需要。

·在恶劣的操作条件下,它始终保持对中、振动小,密封的寿命最长。

·优越的电气性能、低噪音、低震动,电机的标准设计防护等级为IP55,绝缘等级为F级。

·泵轴机械密封采用硬质合金与碳化硅定制而成,大大提高了耐磨性与自润性,延长了使用寿命,降低生产成本。

·叶轮与轴套是一体精密铸造,直接装电机输出轴上,刚度大,设计独特,安装简便,精度高保证同心度,解决了振动,提高泵的强度。

工作原理

由装配在泵轴上具有若干向后弧形弯曲叶片的叶轮在电动机带动下高速旋转,使叶片流道上的液体在离心力的驱动下,从叶轮中心被甩向叶轮外缘,以较高的流速流入蜗壳形泵盖内并汇入出料口处送出。同时,在蜗壳形泵盖中心形成一定真空度,使液料不断从进料口被吸入泵腔内,并持续不断从出料口输出液料。

适用范围

·化妆品:染料、酒精、香精油。

·乳品:乳清、奶油、牛奶、糖液。

·饮料:酒精、白酒、啤酒、麦芽汁、发酵液、果汁饮料、带颗粒饮料。

·药品:输液、蒸馏水、高纯水、含颗粒(3-6毫米)的中药液体、浸出液。

·其他:糖果业、焙烤业、化工领域等。

结构图纸

SCP卫生泵(带水印-16号)

性能参数

型号流量
(m³/h)
扬程
(m)
功率
(kW)
进口口径
(mm)
出口口径
(mm)
SCP-1-101100.373225
SCP-2-122120.553225
SCP-3-163160.753832
SCP-5-245241.53838
SCP-5-325322.25138
SCP-5-4054035138
SCP-10-2410242.25138
SCP-10-32103235138
SCP-10-42104245138
SCP-15-24152435151
SCP-15-36153645151
SCP-15-4515455.55151
SCP-20-24202445151
SCP-20-3620365.55151
SCP-20-4520457.55151
SCP-30-2530255.56351
SCP-30-3630367.56351
SCP-30-453045116351
SCP-40-3040307.56363
SCP-40-504050157663
SCP-50-2550257.56363
SCP-50-365036117663
SCP-80-308030158976
SCP-100-301003018.510289
SCP-100-50100503010289
