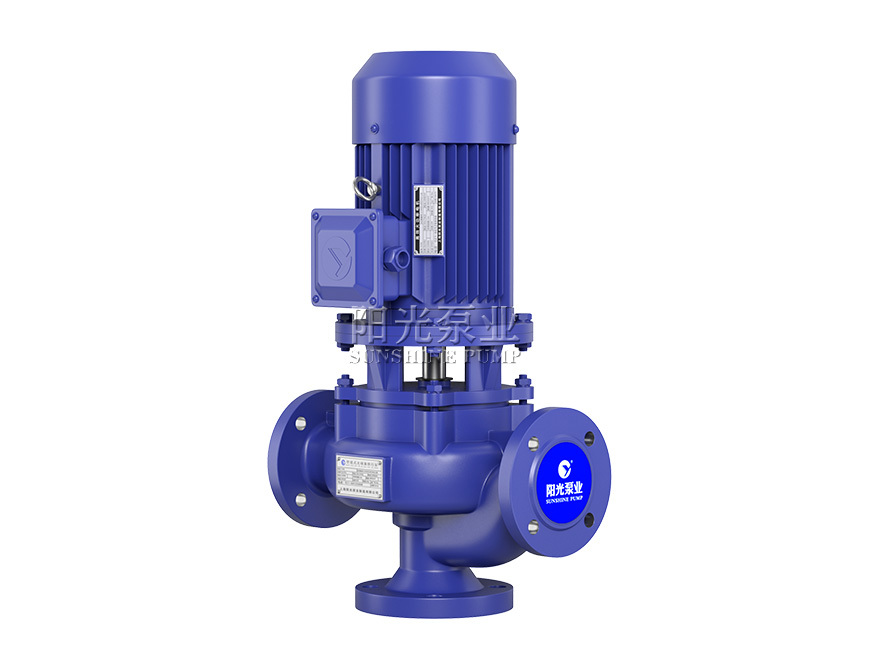

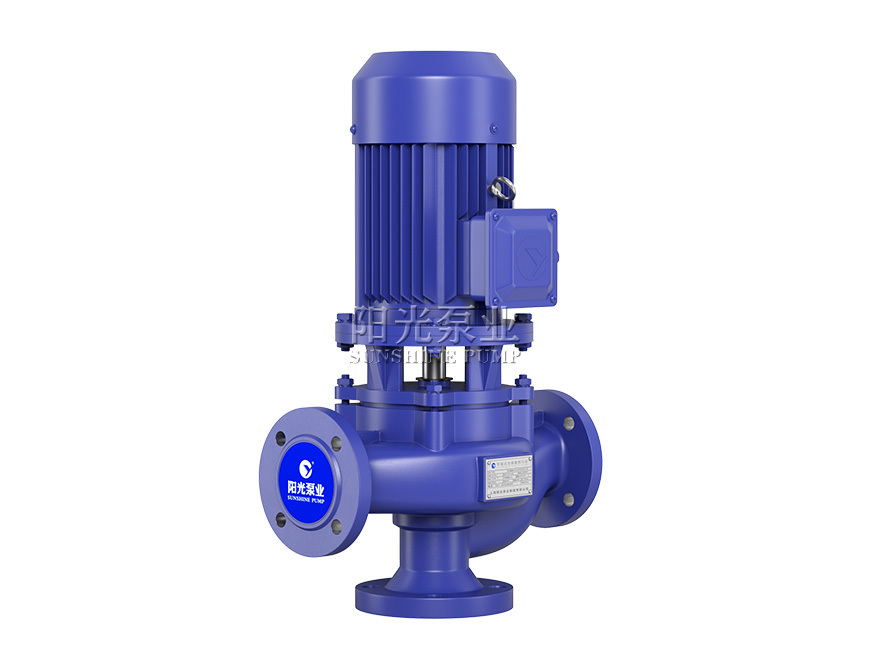

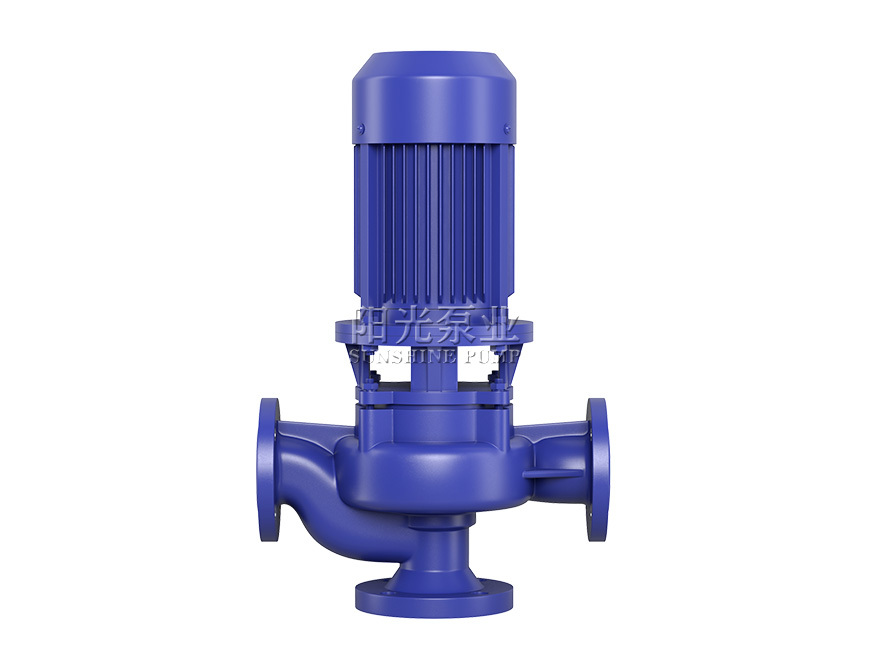

GW型管道式无堵塞排污泵

采用独特叶轮结构和新型机械密封,能输送含固物

GW型管道式无堵塞排污泵 三维视频
点击播放
产品简介

GW型管道式无堵塞排污泵结合国内水泵的使用特点而研制成功的泵类产品。在排送固体颗粒和长纤维垃圾方面,具有独特效果。该系列排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,污水提升泵使泵在运行中无振动。

产品特点

·具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

·进出口中心线在同一水平线上且法兰相同,故安装拆卸十分方便,占地面积小,可像阀门一样安装在管路的任何位置上。

·泵与电机直联同轴,属机电一体化产品,结构紧凑,性能稳定。

·采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

·设计合理,配套电机合理,效率高,节能效果显著。

·机械密封采用硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。

·水力性能先进,整机效率高,运转噪音低。

·在电机风叶端加上防护罩,整机可置于室外工作,无需机房,可节省大量基建费用。

·在使用扬程范围内使用,保证电机无过载。

适用范围

·化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业。

·城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物。

·用于抽送清水及带腐蚀性介质。

结构图纸

GW(带水印-16号)宽

性能参数

 序号
型号

   口径

   (mm)

 流量

 (m³/h)

   扬程

   (m)

   功率

   (kW)

转速

(r/min)

1GW25-8-22-1.1258221.12900
2GW32-12-15-1.13212151.12900
3GW40-15-15-1.54015151.52900
4GW40-15-30-2.24015202.22900
5GW50-10-10-0.755010100.752900
6GW50-20-7-0.75502070.752900
7GW50-20-15-1.55020151.52900
8GW50-15-25-2.25015252.22900
9GW50-18-30-3.050183032900
10GW50-40-15-450401542900
11GW50-20-40-7.55020407.52900
12GW50-25-32-5.55025325.52900
13GW65-25-15-2.26525152.22900
14GW65-37-13-365371332900
15GW65-25-30-4.065253042900
16GW65-30-40-7.56530407.52900
17GW65-35-50-11653550112900
18GW65-35-60-15653560152900
19GW80-60-18-5.58060185.52900
20GW80-40-7-2.2804072.22900
21GW80-43-13-380431332900
22GW80-40-15-480401542900
23GW80-65-25-7.58065257.52900
24GW100-80-10-4.0100801041450
25GW100-110-10-5.5100110105.51450
26GW100-80-20-7.510080207.51450
27GW100-100-15-7.5100100157.51450
28GW100-100-25-1110010025111450
29GW100-100-30-1510010030151450
30GW100-100-35-18.51001003518.51450
31GW150-145-9-7.515014597.51450
32GW150-180-15-1515018015151450
33GW150-180-20-18.51501802018.51450
34GW150-180-25-2215018025221450
35GW150-180-30-3015018030301450
36GW150-200-30-3715020030371450
37GW200-300-7-112003007111450
38GW200-250-11-1520025011151450
39GW200-250-15-18.52002501518.51450
40GW200-400-10-2220040010221450
41GW200-400-13-3020040013301450
42GW200-350-25-3720035025371450
43GW200-400-30-4520040025451450
44GW200-400-30-5520040030551450
45GW200-350-40-7520035040751450
46GW200-280-50-9020028050901450
47GW200-380-28-4520038028451450
48GW250-600-9-30250600930980
49GW250-600-12-3725060012371450
50GW250-600-15-4525060015451450
51GW250-600-20-5525060020551450
52GW250-600-25-7525060025751450
53GW250-600-30-9025060030901450
54GW250-500-7.5-18.52505007.518.5980
55GW250-520-8-22250520822980
56GW300-500-15-4530050015451450
57GW300-800-15-5530080015551450
58GW300-600-20-5530060020551450
59GW300-800-20-7530080020751450
60GW300-950-20-9030095020901450
61GW300-1000-25-1103001000251101450
63GW300-800-32-110300800321101450
64GW300-800-36-132300800361321450
65GW300-800-44-16030080044160980
66GW350-1100-10-5535011001055980
67GW350-1300-12-7535013001275980
68GW350-1500-15-9035015001590980
69GW350-1200-18-9035012001890980
70GW350-1100-28-132350110028132980
71GW350-1000-36-160350100036160980
72GW350-1200-8-453501200845980
73GW400-1760-7.5-5540017607.555980
74GW400-1500-10-7540015001075980
78GW400-2200-9-11040022009110980
79GW400-1700-30-200400170030200980
80GW400-1800-32-250400180032250740
81GW500-2800-10-132500280010132740
82GW500-2600-15-160500260015160740
83GW500-2500-10-110500250010110740
84GW500-3000-15-200500300015200740
85GW500-2400-22-220500240022220740
86GW500-2800-18-220500280018220740
87GW500-4000-15-250500400015250980
88GW500-2600-24-250500260024250980
